高压负荷开关GW9-12/630新型/老型现货实拍视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。

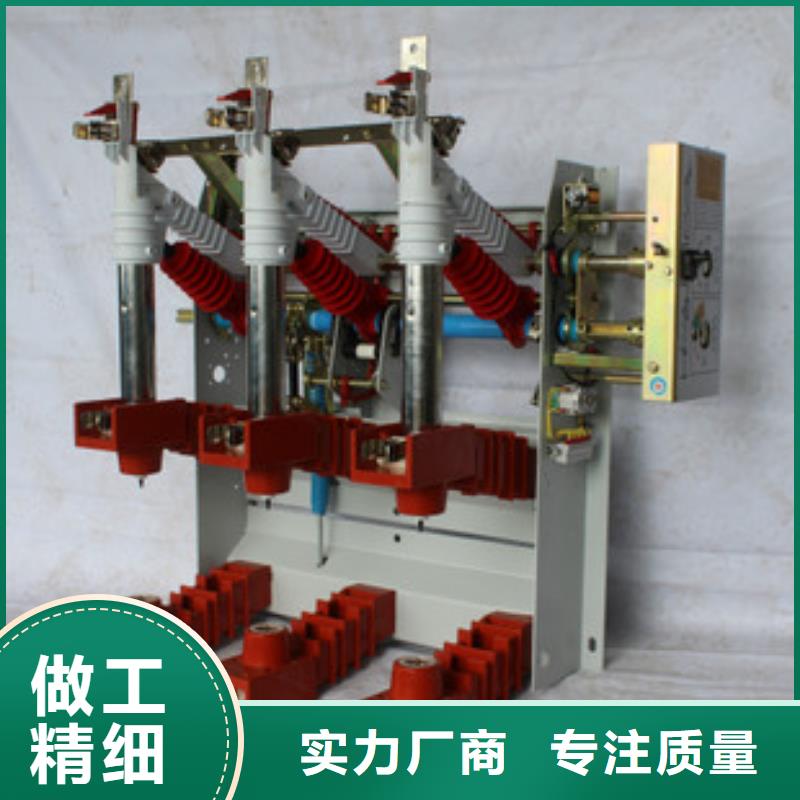

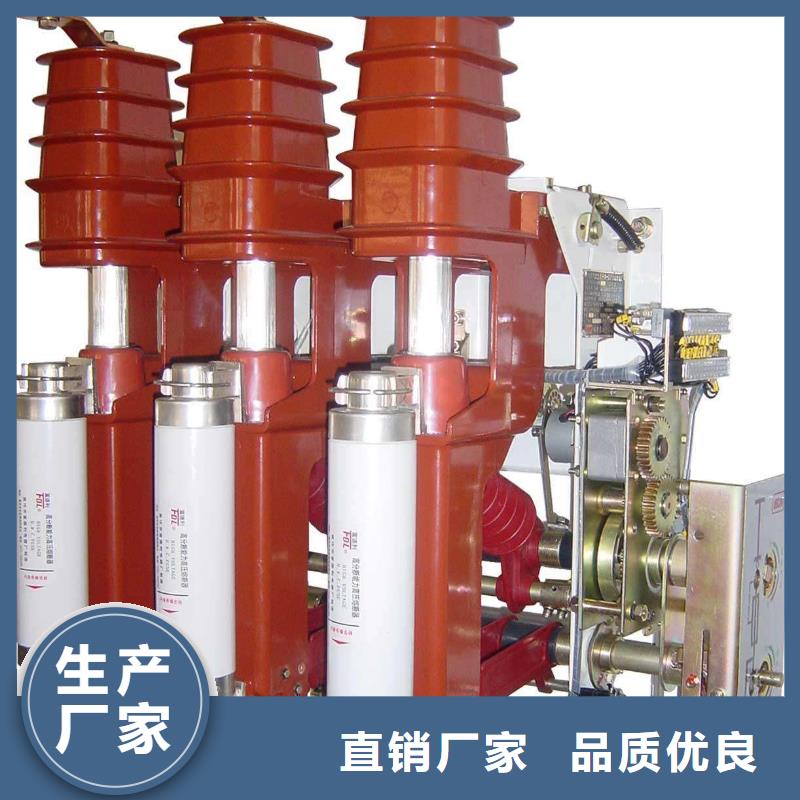

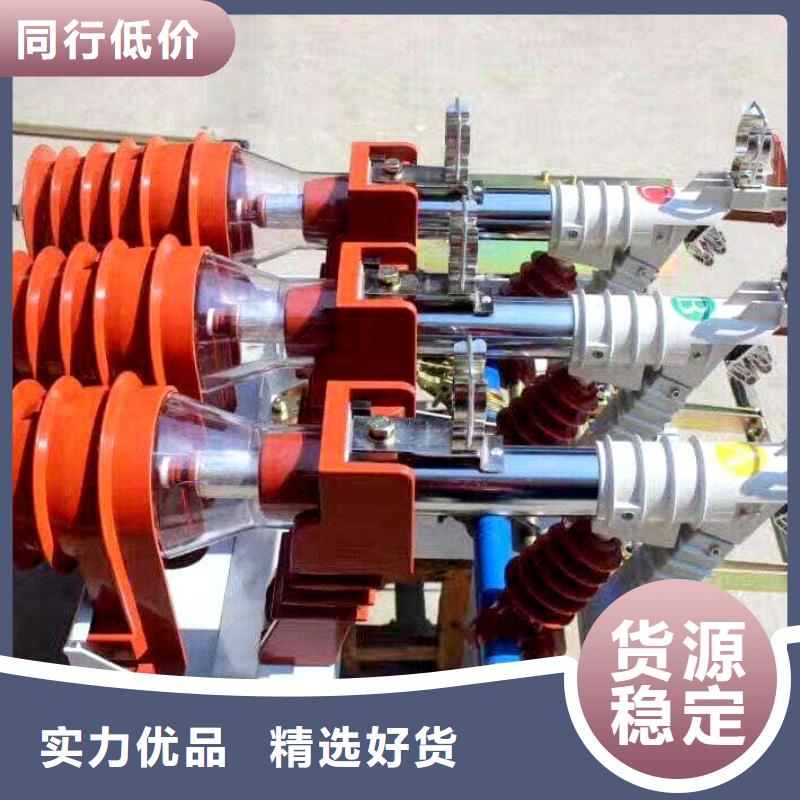

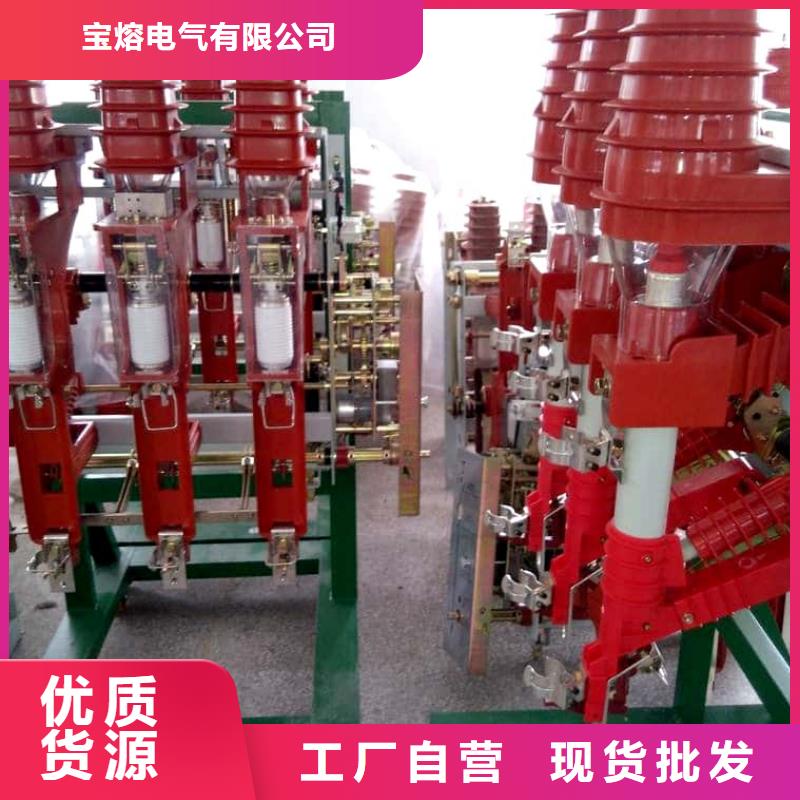

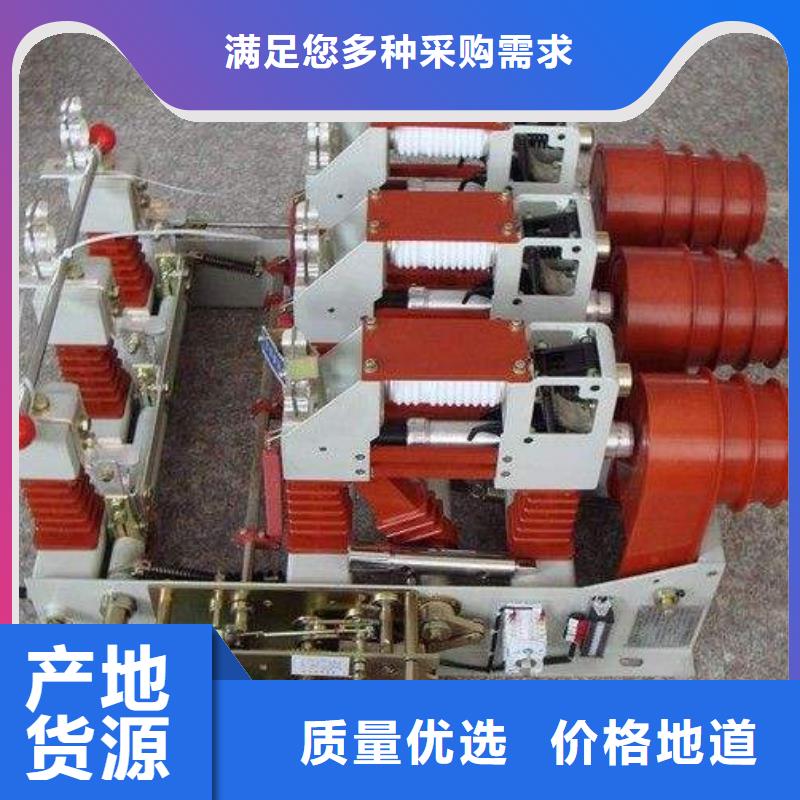

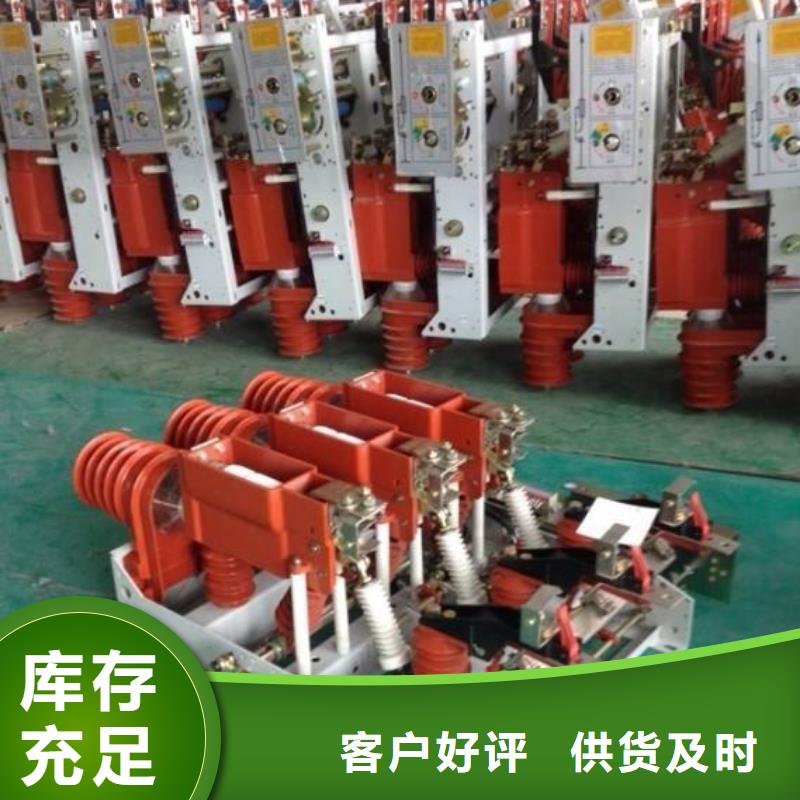

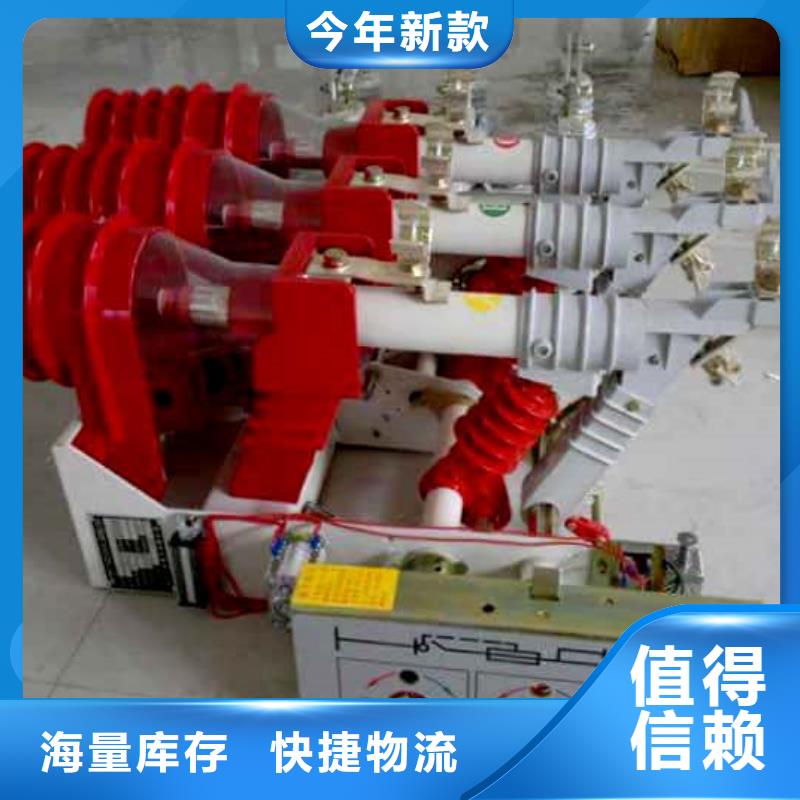

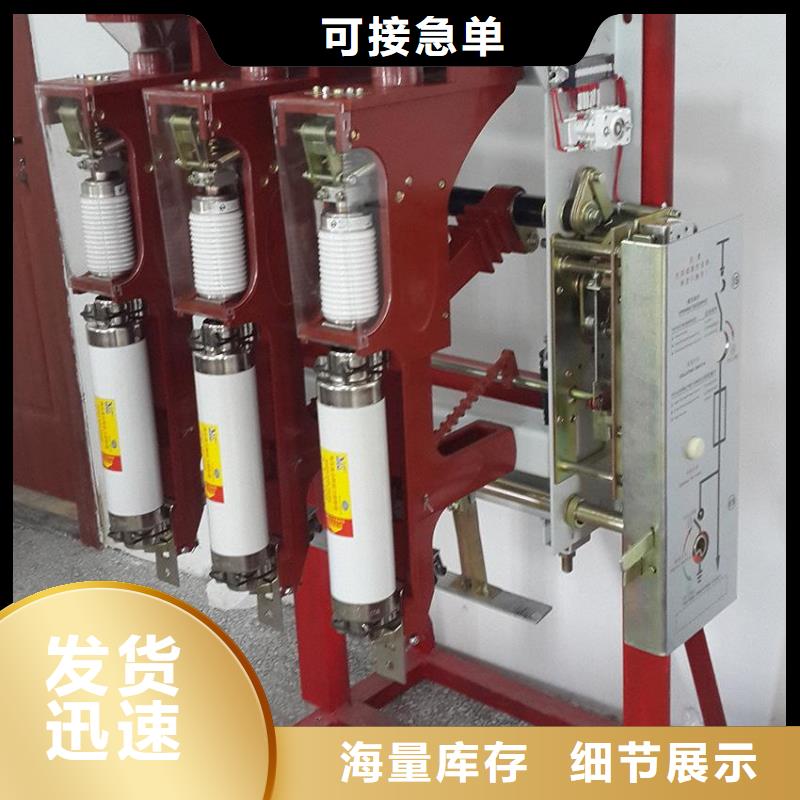

以下是:山西长治高压负荷开关GW9-12/630新型/老型现货实拍的图文介绍

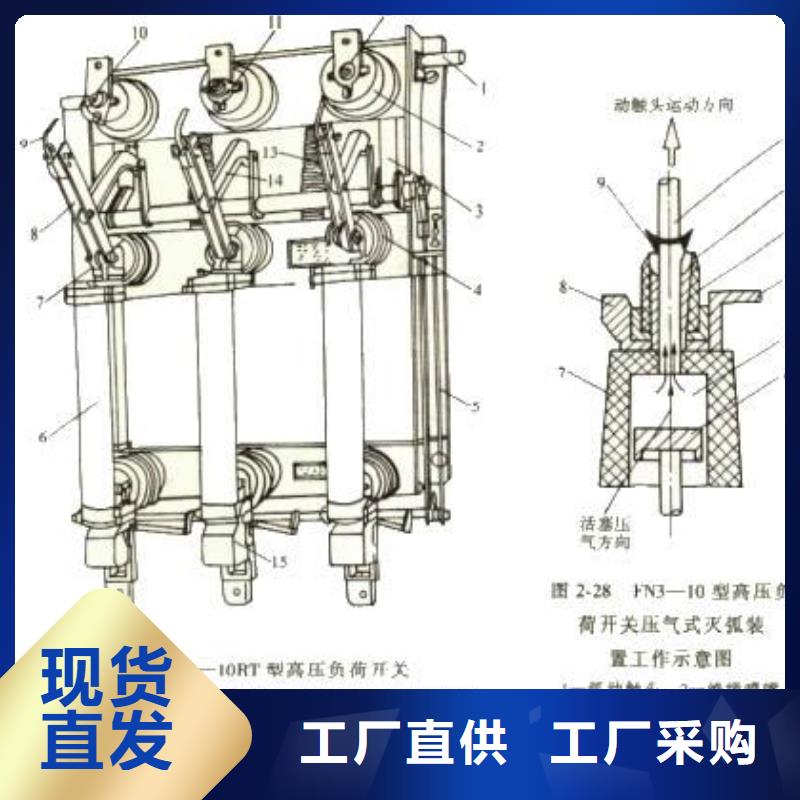

高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。合闸时，通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动，使主触头随后闭合。在合闸过程中，分闸弹簧同时贮能。由于负荷开关不能开断短路电流，故常与限流式高压熔断器组合在一起使用，利用限流熔断器的限流功能，不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。
严禁带负荷接通和断开电路，常与高压熔断器串连使用。（功能接近于高压断路器，可以简化配电装置及继电保护，降低设备费用）7.注意事项A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。
运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的距离。
与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。
合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器 将该回路高压柜停运。）
隔离开关一般是不能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。
隔离开关不具备保护功能，负荷开关的保护一般是加熔断器保护，只有速断和过流5、断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。灭弧原理利用分闸时主轴带动活塞压缩空气，使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；---有整套灭弧装置的灭弧管构成。（真空管）6.特点A、可以隔离电源，有明显的断开点，多用于固定式高压设备。
B、具有灭弧装置和一定的分合闸速度，在合闸状态下可以通过正常工作电流和规定的短路电路。
宝熔电气(长治市分公司)目前已经拥有专业的设计团队，致力于将 接地故障指示器向新型化，推进的同时，增加 接地故障指示器的环保性能。并承诺以专业的安装团队和完善的售后服务体系，让您足不出户享受周到服务。
工作原理
高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。图为一种压气式高压负荷开关，其工作过程
是:分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩;另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。合闸时，通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合;主轴继续转动，使主触头随后闭合。在合闸过程中，分闸弹簧同时贮能。由于负荷开关不能开断短路电流，故常与限流式高压熔断器组合在一起使用，利用限流熔断器的限流功能，不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。
负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的、可靠运行有着重要意义。
